恒力集團蘇州灣中心主機房浮筑地臺減振工程施工方案

本文詳細介紹當代建筑設備層選用浮筑地臺對機械設備減震隔聲的技術性，從浮筑地臺的總體設計、隔振墊的型號選擇、工程施工等層面進行分析，分享施工中的一些操作經驗。

1序言

因為建筑工程技術的發展趨勢，房屋建筑高度屢次刷新記錄，多層建筑樓層內安裝配套設施的機械設備也愈來愈廣泛。過去安裝設備的減震大多數選用厚型混泥土基礎、改裝彈簧減震器、安裝可塑性塊等方式，可是針對占地面積很大的大中小型機械設備，如：制冷機組、空調箱、換熱器等，所加裝減震隔聲的實際效果仍有不足。浮筑地臺是由鋪設在建筑構造樓板上的減振隔振膠墊加厚鋼板組成延展性層，由建筑鋼筋現澆混凝土浮筑層構成。其減震隔聲實際效果優良，已變成當代高檔寫字樓、賓館等安裝的首先選擇。依據延展性層鋪裝方法分成點鋪和滿鋪二種方式。浮筑構造所應用的隔振隔聲墊能最大限度地減縮、防護房屋建筑構造上的震動、噪音的傳送環境污染，并且使用期限長，可做到七十年。下邊以點鋪方式為例子，體現浮筑地臺機器設備減震的設計方案和施工工藝。

2浮筑層的設計方案

2.1浮筑構造隔振隔聲設計方案規定

（1）制訂解決噪音和震動的規范，現場隔聲效率是考量工程建筑減震設備在減少震動和噪音層面的一個指標值。隔聲效率越高，則減少噪音傳送的實效性則越高。

（2）在設備層內采用“混凝土樓板浮筑構造的隔振隔聲”，能巨大的減縮機電設備運作時造成的高、低頻率噪音對樓底下及樓里四周的傳送。

（3）設備管路所有支撐點在“浮筑層”上，可以防護管路震動和噪音對樓底下及樓里四周的傳送，不需再行采用別的隔振對策。

（4）安裝設備在浮筑層上，保證將來對機器設備維修時，在機器設備挪動拆裝等狀況下，不容易對樓底下造成很大噪音危害。

2.2滿鋪式隔振隔聲浮筑地臺總體設計

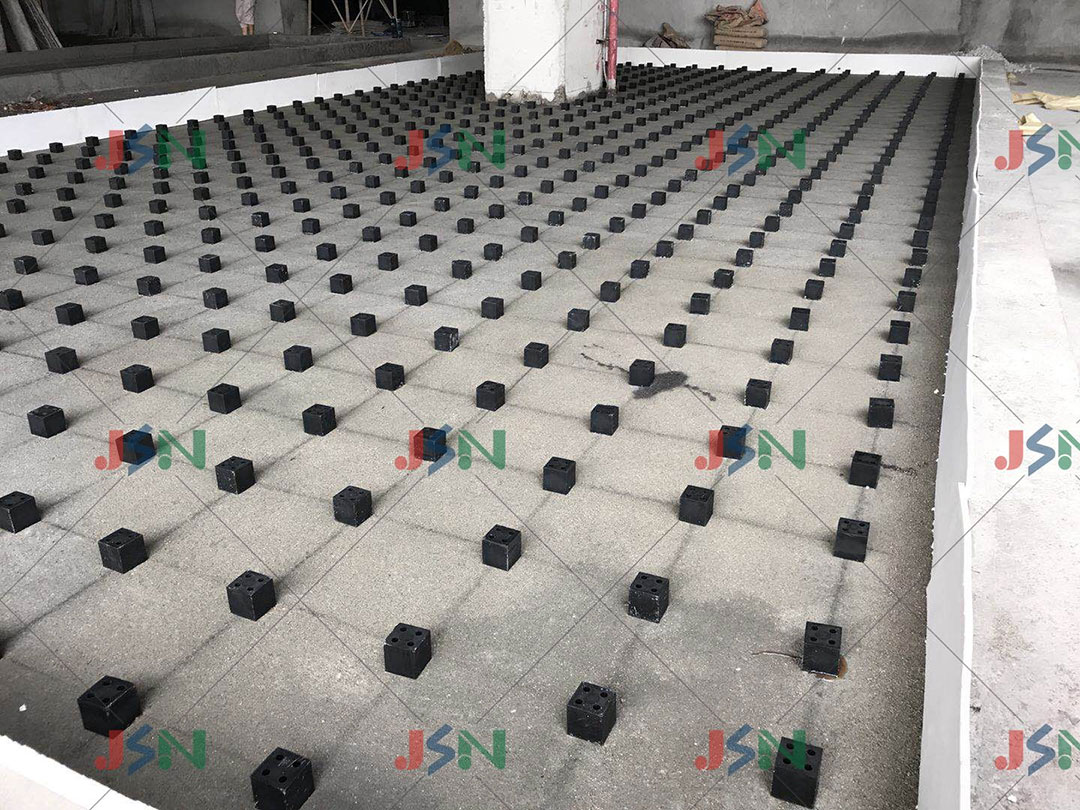

在構造混凝土樓板上滿鋪裝專用型硫化橡膠隔振隔聲(音)墊。減振隔振膠墊用強力膠固定不動在原樓房平面圖上。四周院墻側面鋪裝專用型隔振隔聲墊進而產生延展性層，正中間鋪裝消音棉，在硫化橡膠隔振墊表面蓋一層2毫米的鍍鋅鋼板，上邊混凝土澆筑混凝土結構浮筑層。減震器與機電設備安裝在浮筑層上，如下圖所示。

2.3滿鋪式隔振隔聲浮筑地臺規格設計方案

浮筑地臺規格設計方案，針對總面積較高小的主機房能夠選用機器設備主機房范疇內都鋪裝浮筑地臺，以獲得優良的減震隔聲實際效果；而針對很大總面積主機房，從使用工成本費和難度系數成本費考慮到，能夠選用備底邊規格每側加100毫米。

2.4隔聲墊原材料類型及規格型號主要參數的型號選擇

2.41減振隔振膠墊的物理學主要參數

 (1)工作中負載范疇是0.45MPa；

 (2)動態性彎曲剛度為0.05；

 (3)隔振膠墊內部阻尼系數為0.08～0.1；

 (4)共振頻率≤8Hz；

 (5)混凝土樓板構造須和減振隔振膠墊的頻率相距50％或之上，以避免 二者間產生共震藕合；

 (6)隔振膠墊壓縮系數50％卸載掉后永久性形變不可以超過5％；

 (7)隔振膠墊極限抗拉強度須超過15M Pa；

 (8)隔振膠墊縮小強度極限須超過0.45MPa；

 (9)隔振膠墊縮小彈性模具須超過7MPa。

2.4.2隔聲墊原材料的類型；

現階段常見的隔聲墊原材料有二種：

 (1)FⅨ型浮筑聚氨酯橡膠隔振墊，FⅨ型浮筑聚氯酯硫化橡膠隔振墊屬節能型原材料，選用延展性硫化橡膠化學纖維和聚氨酯材料黏合劑以及他原材料組成，并根據超高壓模壓成型。具備延展性好。長壽命的特性。上下一層選用不一樣的硫化橡膠化學纖維構成，隔振隔音降噪效果非常的好，并有隔音作用，防護震動可合理維護建筑物構造，并能合理的避免 機電設備層對混凝土樓板低頻噪音的危害。

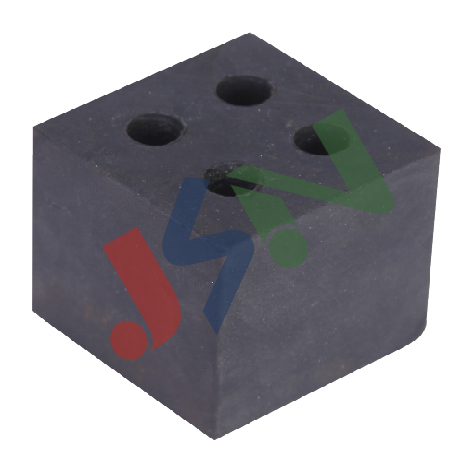

          (2)CDM型硫化橡膠隔振隔聲墊CDM型硫化橡膠隔振隔聲墊由硫化橡膠做成，正中間選用綿綸滌綸框架，下邊凸模設立孔，能具有一定的氣體隔振阻尼作用。該硫化橡膠隔振隔聲墊共振頻率較低隔振隔音降噪效果非常的好，并有隔音作用且安裝便捷，每片組裝時不用別的輔材，能控制成本，減少施工期。載荷勻稱，使用期限長。每塊規格為50mmX50mm，。

3浮筑地臺的施工工藝

3.1浮筑地臺的安裝工藝流程

地坪找平一導墻砌墻一工程施工混合砂漿抹灰層工程施工(或鋪裝厚鋼板)一筑構造硫化橡膠隔聲振隔墊鋪裝一側向硫化橡膠圍邊防站振板鋪裝一地面防水工程施工一澆筑混凝土結構板工程施工一筑地面找平及自留層氨一防潮硅膠密封工程施工

3.2浮筑地臺安裝的路面提前準備和工程施工

 (1)維持整潔，整平和干躁，銳利突起和碎石子等臟物需清掃整潔。地臺構造路面平面度為±11mm；1米二區域內坡度不超過3毫米。

 (2)太過不光滑，需要地面找平解決，抹灰層薄厚不少于20毫米，以避免 抹灰層在高

載荷時裂開。

3.3浮筑地臺隔振隔聲墊安裝鋪裝關鍵點

 (1)清除四周突顯的銳利物，清除整平后應用相對密度不錯的萬能膠水擦抹四周圍擋邊，勻稱擦抹進行后沾到11mm泡沫棉。

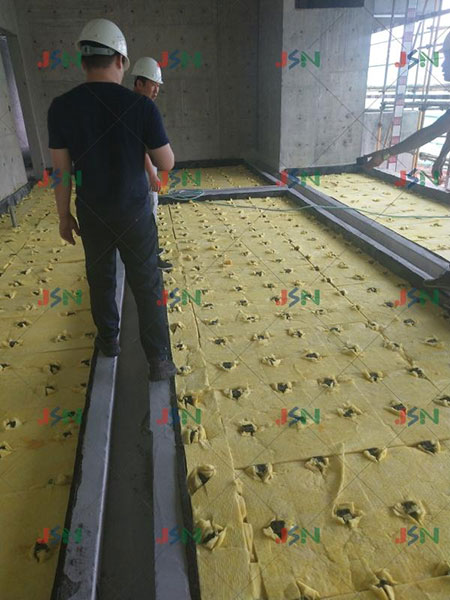

 (2)平行面鋪裝的隔振隔聲墊，接口處用粘制品黏貼。如需減噪規定較高能夠在隔振膠間隙處鋪滿隔音玻璃纖維棉。

 (3)鋪平好的隔振隔聲墊上鋪裝2毫米厚的鍍鋅鋼板隔音降噪，鍍鋅鋼板需焊接間隙固定不動。

 (4)0.2毫米防塑料薄膜徹底遮蓋在隔振隔聲墊上，塑料薄膜四周邊沿須高于側面安裝的隔振隔聲墊100～150mm上下，防止液體物滲入。

3.4浮筑地臺混凝土澆筑工程施工關鍵點

 (1)并不是一次性混凝土澆筑，核查減震效考慮到增設構造聯接建筑鋼筋于量：2398kg ，澆筑混凝土后特別注意迸濺一部分需立即清除。

 (2)所有混凝土澆筑后，應當在側面安裝墊上打上防潮硅橡膠。

 (3)混泥土在混凝土澆筑完后12h 內多方面遮蓋，并撒水保養?；炷嗤寥鏊ｐB日期一般不少于7d ，每日撒水頻次應能維持混泥土表層處于潮濕情況。常溫狀態每日撒水2次。

 (4)做到抗壓強度后。即可將中重型機器設備置放到浮筑地臺上。

3.5浮筑地臺上機器設備管道施工常見問題

 (1)機器設備或管道穿越浮筑構造會危害隔聲實際效果。解決穿越構造的管路時，須以11mm厚高效率延展性膠墊包囊，并且以軟密封劑密封。

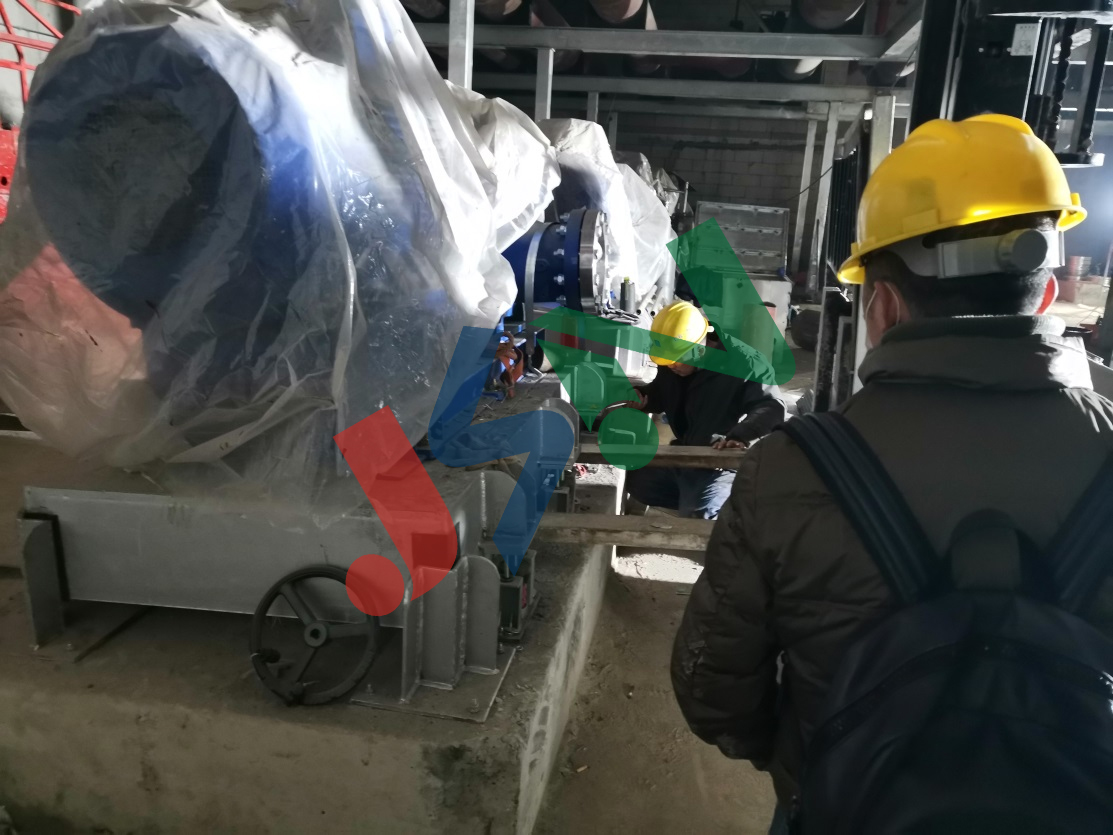

 (2)浮筑地臺上機器設備或別的剛度預制構件(如建筑鋼筋、混凝土塊不可以與別的附近房屋建筑等有剛度觸碰，防止因為撞擊而傳送出去的噪音及震動的傳送。

 (3)浮筑地臺上的管路在過墻和天花吊頂時，須軟性接轉。

4.小結

      多層建筑機器設備主機房內的離心水泵、離心風機，制冷機組，冷卻塔，房間內變電器等機電設備，選用浮筑地臺構造隔振隔聲。驅動力管路及機電設備聯接件等可立即支撐在浮筑層上。能合理的防護震動造成的低頻固態傳播聲音。該項技術性節約成本、減少施工期。
